DN 1400 vlinderkleppen gemonteerd door Waterwegen & Zeekanaal NV in sluisdeuren Zemst

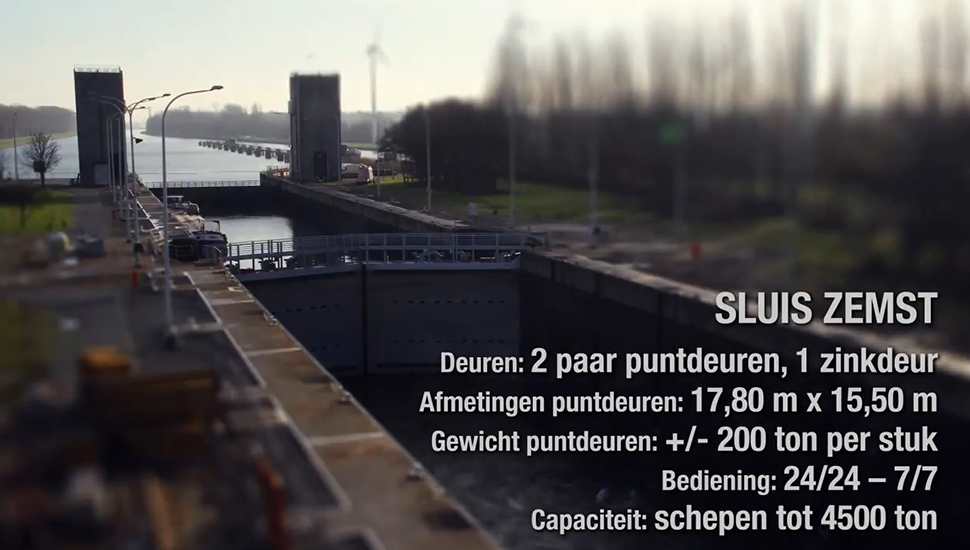

Vanaf 2000 is Waterwegen & Zeekanaal NV bezig met de vernieuwing van de mechanische onderdelen van sluis Zemst. In het ontwerp van de nieuwe middendeuren is ervoor gekozen om elke deur van 4 vlinderkleppen diameter 1400mm te voorzien.

Algemeen

Vanaf 2000 is Waterwegen & Zeekanaal NV bezig met de vernieuwing van de mechanische onderdelen van sluis Zemst. Voor het versassen in deze grote sluis wordt meestal gewacht tot de schutkolk vol met schepen ligt, wat vaak lang kan duren. Door tussendeuren zijn kleinere versassingen mogelijk. De waterverplaatsing rondom de eerste en laatste deur vindt plaats door middel van omloopriolen de middendeuren zijn voorzien van vlinderkleppen. De beperkte afmetingen van de huidige vlinderkleppen zorgen voor een te lange vultijd waardoor de middendeuren vaak niet gebruikt worden.
In opdracht van Waterwegen & Zeekanaal NV is een nieuwe ontwerp gemaakt voor de deuren waardoor de vultijd gehalveerd kan worden, maar toch een voldoende rustige vulling wordt gerealiseerd.
De Firma Aelterman neemt de fabricage en installatie van de deuren voor haar rekening.

Vlinderkleppen

In het ontwerp van de nieuwe middendeuren is ervoor gekozen om elke deur van 4 vlinderkleppen diameter 1400mm te voorzien. Het type vlinderklep waarnaar de voorkeur uitgaat is voorzien van twee flenzen en geschikt om te monteren als eindafsluiter (slechts aan één flens te monteren). Daarnaast is gekozen voor een type vlinderklep met een centrisch klepblad om de weerstand en turbulentie van het water te minimaliseren. Het medium dat getransporteerd wordt is kanaalwater wat zand en overige vervuilingen kan bevatten. Het aantal schakelingen van de vlinderklep is zo’n 10 keer per dag. De materiaalkeuze van de vlinderklep dient op dit medium aangepast te worden, om kwalitatief en economisch te beste keus te maken.


In een overleg 06-11-2013 is een bezoek gebracht aan Wouter Witzel waarin de hierboven beschreven oplossing is besproken.



Bekijk de installatievideo



Vlinderkleppen

  • EVFS basis serie 13 (ISO 5752)
  • Diameter: DN1400
  • Eenzijdige flensboring ISO PN10 (gaten in de flens aan gelijke zijde als waar de DN en druk op de topflens staan.)
  • Binnenwerk PN6
  • Werkdruk 2,5bar (Torque max. 9000Nm)
  • Vrije as

Materiaalspecificatie

  • Huis: nodulair gietijzer EN-GJS400 (GGG40)
  • Klep: nodulair gietijzer EN-GJS-400 (GGG40), voorzien van een bekleding in RISLAN
  • Assen/pen: RVS duplex 1.4462
  • Voering: NBR (vanwege slijtvastheid)
  • Lagerring: staal PTFE bekleed
  • Uitwendige bekleding: 2 lagen van 150µm Tikkurila-Temabond, totaal 300µm epoxy. (kleur: zwart)

Video

Installatievideo

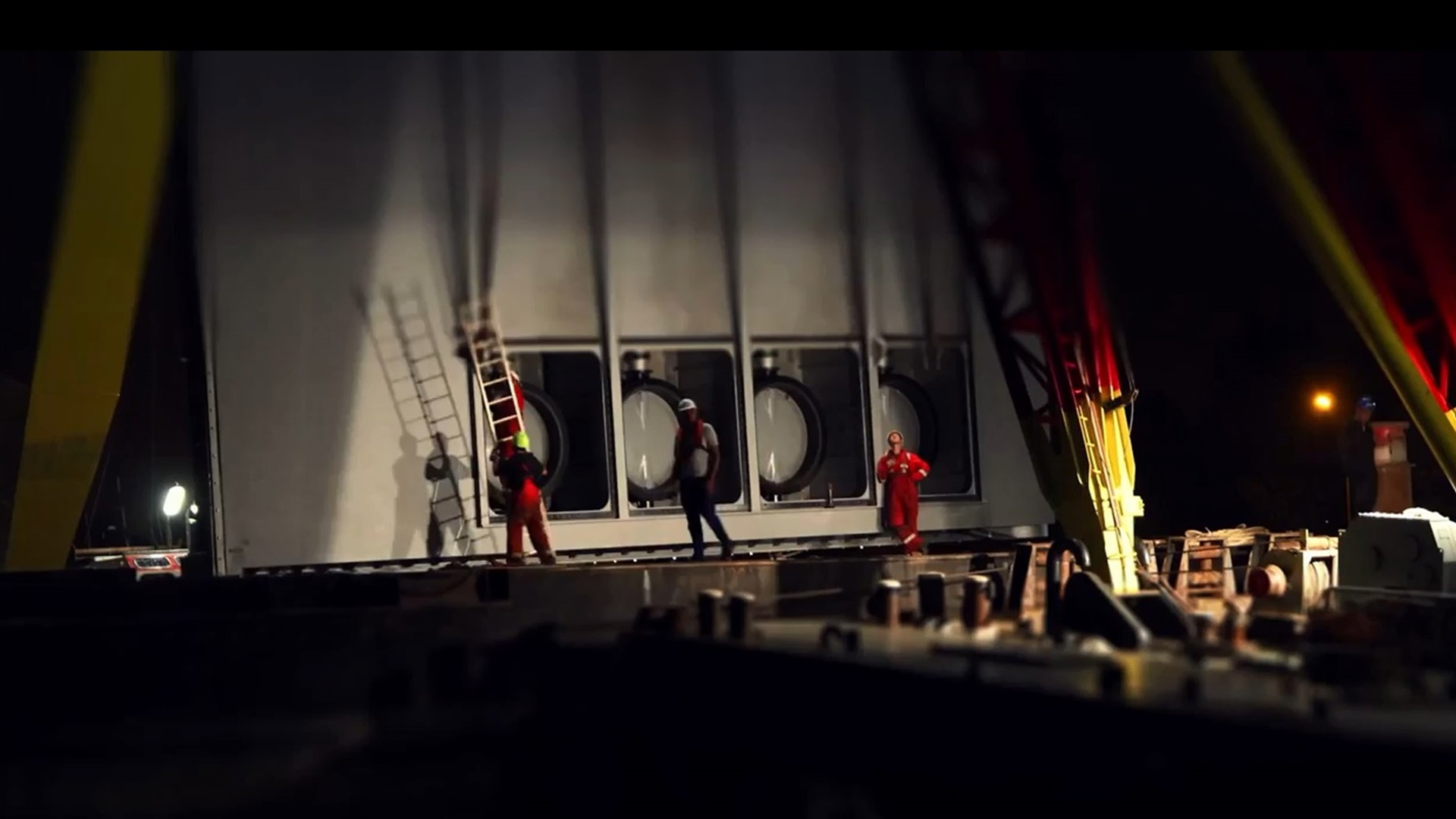

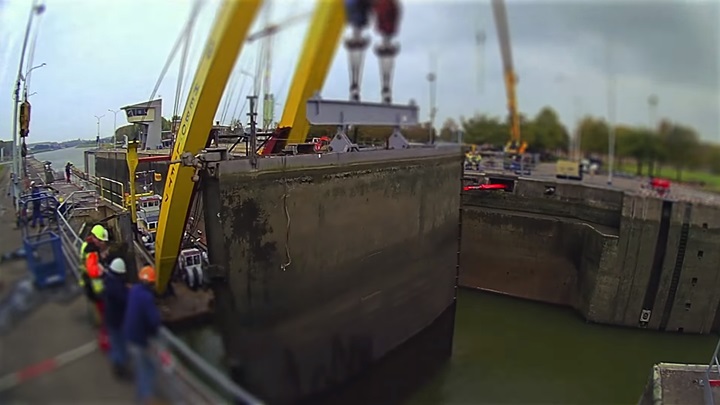

Time-lapse vervanging van middendeuren in Zemst.
