Wat is een schuifafsluiter?

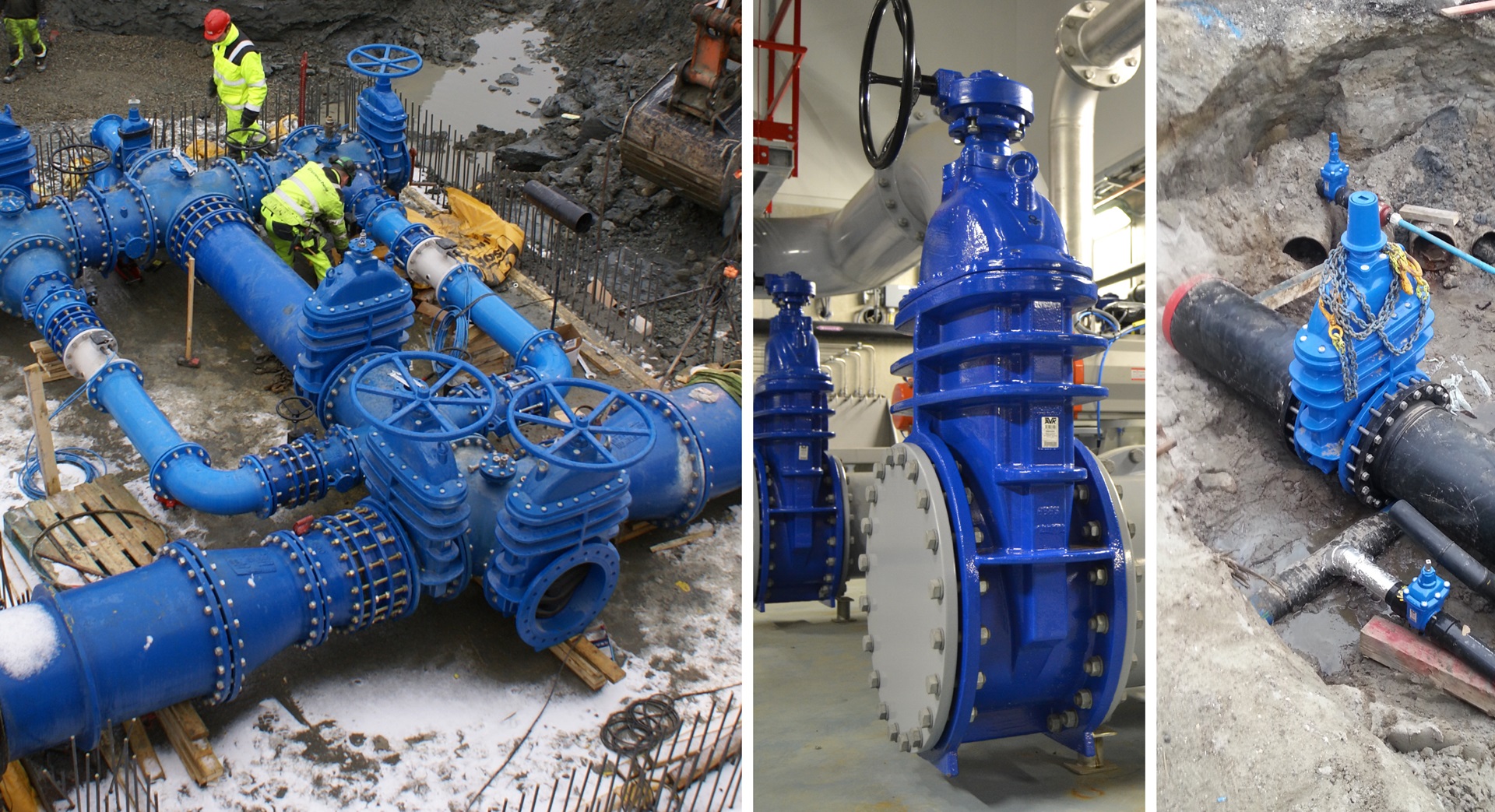

Schuifafsluiters worden veel gebruikt en dit in verschillende toepassingen, zowel bovengronds als ondergronds. Voor ondergrondse installaties is het van het grootste belang om het juiste type afsluiter te kiezen om hoge vervangingskosten te vermijden.

Schuifafsluiters zijn ontworpen voor open-dichttoepassingen. Ze worden in een leidingnetwerk geïnstalleerd als isolatiekleppen en mogen niet worden gebruikt als regelafsluiters. Wanneer je de afsluiter wil openen doe je dat door met de klok mee te draaien en sluiten tegen de klok in. De schuif van de afsluiter maakt dan een op- en neerwaartse beweging op het schroefdraadgedeelte.

Schuifafsluiters zijn perfect in opstellingen die een minimaal drukverlies en volle doorlaat moeten verzekeren. Wanneer volledig geopend, heeft een schuifafsluiter geen belemmeringen in het stroomgebied, wat resulteert in een zeer laag drukverlies. Dit ontwerp maakt het bovendien mogelijk om een pipe-cleaning pig te gebruiken.

Een schuifafsluiter is een multi-turnklep, wat betekent dat de bediening van de afsluiter gebeurt door middel van een spindel met schroefdraad. Omdat de spindel meerdere keren moet draaien om van een open naar een gesloten positie te gaan, voorkomt de langzame werking waterslag.

Schuifafsluiters worden gebruikt voor verschillende toepassingen. De schuifafsluiters van AVK zijn geschikt in de volgende werkomstandigheden:

  • Drinkwater, afvalwater en neutrale vloeistoffen: temperatuur tussen -20 en +70°C, maximale stroomsnelheid van 5 m/s en een drukverschil van maximaal 10/16/25 bar.
  • Gas: temperatuur tussen -20 en +60°C, maximale stroomsnelheid van 20 m/s en maximaal 10/16 bar drukverschil.

Bekijk de installatie- en onderhoudsinstructies van AVK voor drinkwater/afvalwater en gas

Parallel vs wigvormige schuifafsluiters

Er zijn hoofdzakelijk twee types schuifafsluiters: parallel en wigvormige schuifafsluiters. De parallelle schuifafsluiters maken gebruik van een vlakke schuif tussen twee parallelle zittingen. Een populair type van deze vorm is de mesafsluiter met scherpe rand aan de onderkant van de afsluiter. De wigvormige schuifafsluiters maken gebruik van twee schuine zittingen en een enigszins schuine poort.

De meeste AVK-schuifafsluiters hebben het massieve, wigvormige ontwerp, maar we bieden ook mesafsluiters voor afvalwaterbehandeling en parallelle schuifafsluiters voor gastoevoer.

Zachtdichtende schuif van gevulkaniseerd rubber vs metalen schuif

Voordat de zachtdichtende schuifafsluiter op de markt werd geïntroduceerd, werden schuifafsluiters met een roestvaststalen dichting ontworpen. Het conisch ontwerp van de schuif en de hoekige metalen afdichtingsringen vereisen een uitsparing om een waterdichte sluiting te verzekeren. Het leidingsysteem zal echter nooit volledig vrij zijn van onzuiverheden, ongeacht hoe grondig de leiding wordt gespoeld tijdens installatie of reparatie. Dit vuil hoopt zich op in de uitsparing waar de metalen schuif moet afdichten. Daardoor zal dit type afsluiter zijn juiste functie verliezen.

Een zachtdichtende schuifafsluiter heeft een gladde bodem waardoor er vrije doorgang is voor zand en kiezels. Als zand en vuil passeren wanneer de afsluiter dicht gaat, omsluit het rubberoppervlak alle onzuiverheden. Hoogwaardige rubberverbindingen zijn zacht genoeg om onzuiverheden te absorberen, maar toch sterk genoeg om de onzuiverheden door te spoelen wanneer de afsluiter opnieuw open gaat. Dit betekent dat het rubberen oppervlak zijn oorspronkelijke vorm terugkrijgt en een waterdichte afdichting garandeert (zgn. compressievermogen van de schuifafsluiter).

De overgrote meerderheid van AVK's schuifafsluiters hebben een zachtdichtende schuif. Schuifafsluiters met metalen zitting zijn op sommige markten nog steeds vereist. Ze maken daarom nog altijd deel uit van ons assortiment voor drinkwatervoorziening, afvalwaterzuivering en industriële toepassingen.

  1. Schuif met gevulkaniseerd rubber vs metalen schuif
  2. Stijgende spindel vs niet-stijgende spindel met standaanduiding

Schuifafsluiters met stijgende spindel vs niet-stijgende spindel

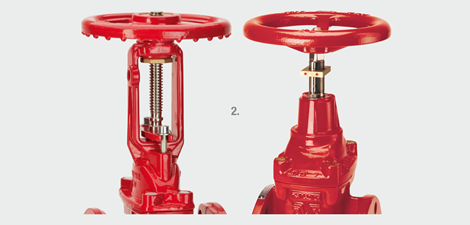

Een stijgende spindel is rechtstreeks gemonteerd aan de schuif en tijdens de bediening stijgt en daalt die samen met de schuif. Deze spindel kan, samen met de positie-indicator, opnieuw ingevet worden. Schuifafsluiters met ntijgende spindels zijn geschikt voor bovengrondse toepassingen.

Een stijgende spindel is rechtstreeks gemonteerd aan de schuif en tijdens de bediening stijgt en daalt die samen met de schuif. Deze spindel kan, samen met de positie-indicator, opnieuw ingevet worden. Schuifafsluiters met stijgende spindels zijn geschikt voor bovengrondse toepassingen.

AVK’s productgamma bevat hoofdzakelijk schuifafsluiters met niet-stijgende spindel maar we bieden ook schuifafsluiters aan met stijgende spindel voor toepassingen in drinkwater, afvalwater en brandbestrijding.

Schuifafsluiters met by-pass

Over het algemeen worden schuifafsluiters met by-pass gebruikt in onderstaande situaties:

  • Om het drukverschil van de leiding in evenwicht te brengen, verlaging van sluitmoment te garanderen en bediening door één persoon mogelijk te maken
  • Als de hoofdafsluiter gesloten is en de by-pass openstaat, ontstaat er een continue stroom, waardoor mogelijke stagnatie van het medium wordt voorkomen
  • Een vertraagde vulling van de leidingen is mogelijk

Case

12 AVK-schuifafsluiters en uitbouwstukken drukklasse PN16 voor aftakking hoofdwaterleiding Aalst

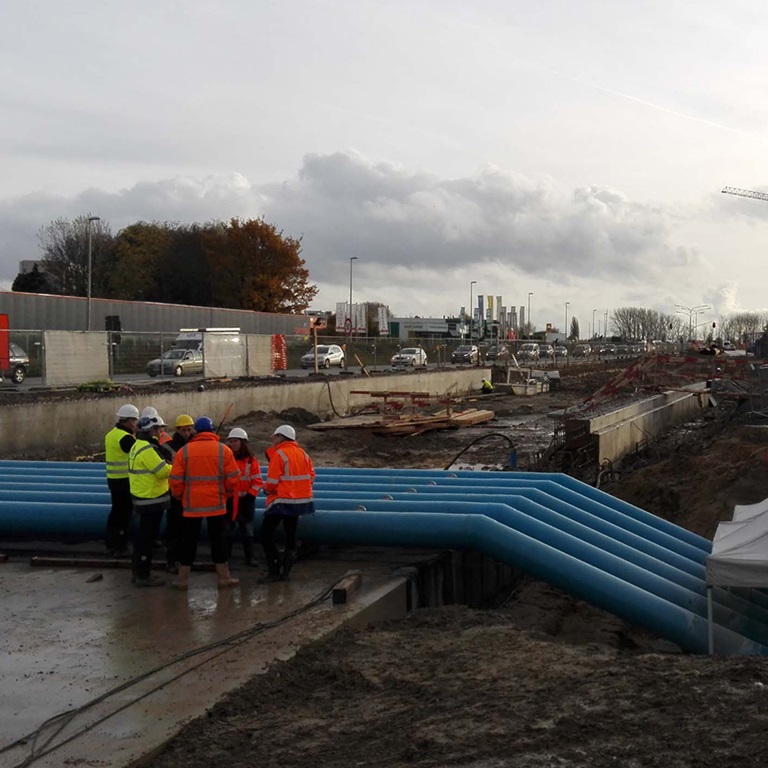

Farys installeert 12 AVK-schuifafsluiters en uitbouwstukken DN 400 drukklasse PN 16 voor de aftakking van de hoofdwaterleiding in de Siesegemlaan te Aalst. De werken passen in de vernieuwing van de gehele ring rond Aalst.
