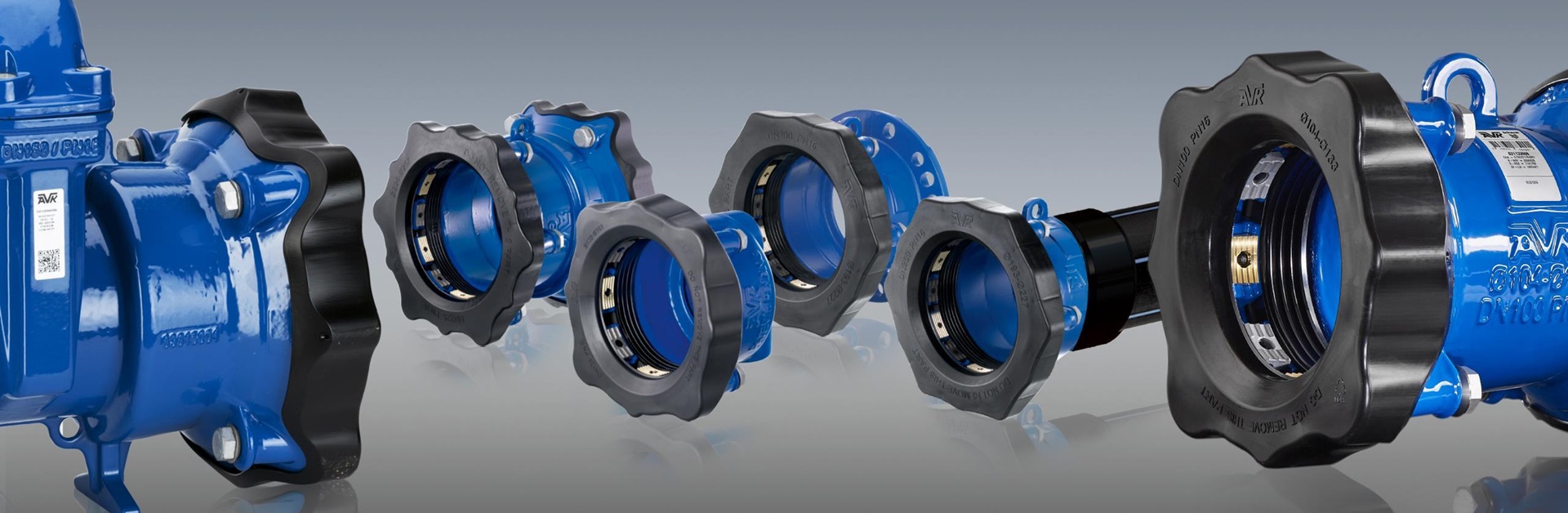

Supa Maxi™ universele trekvaste koppelingen

De gepatenteerde SupaGrip™ met flexibel trekvast afdichtingssysteem voorziet in een volledige ondersteuning van de rubberring en een volledige trekvastheid op alle buistypes.

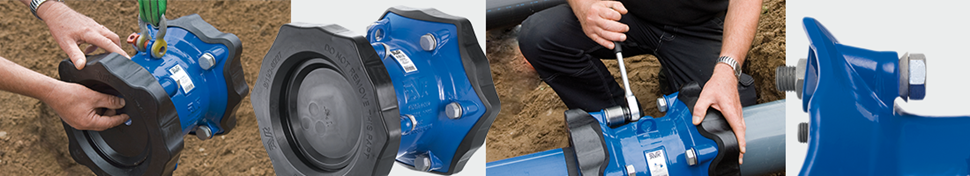

Supa Maxi™ zet een nieuwe standaard

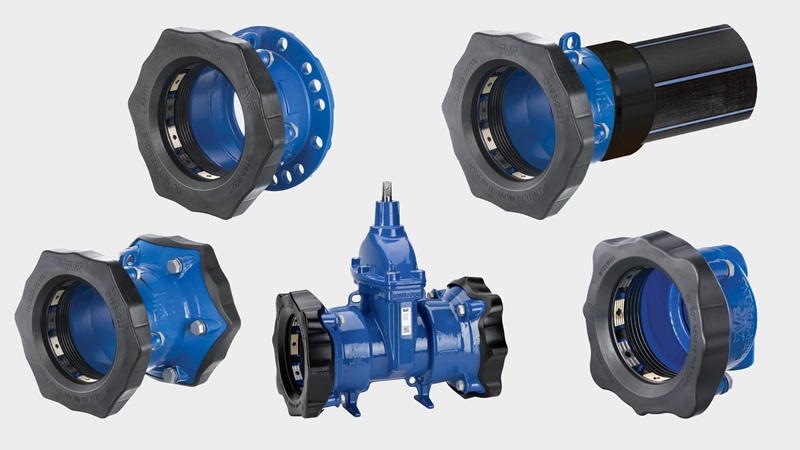

Supa Maxi™ omvat een volledig assortiment universele, trekvaste koppelingen conform EN 14525, met een groot tolerantiebereik, geschikt voor water- en afvalwatertoepassingen. De rechte koppelingen zijn leverbaar in DN 50–800, de flensadapters in DN 40–800, eindkappen in DN 50–400 en de verloop- en overgangskoppelingen in DN 50–300. Daarnaast maken Supa Maxi™ schuifafsluiters in DN 80–300 deel uit van het programma.
Het gepatenteerde SupaGrip™ afdichtingssysteem onderscheidt zich door een flexibele, trekvaste afdichting. In combinatie met het unieke tandontwerp resulteert dit in een uitzonderlijke afdichting en trekvastheid op alle buismaterialen en -afmetingen.

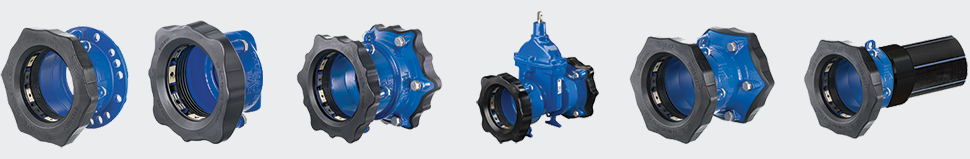

Bekijk hier het volledige Supa Maxi™ assortiment

Flexibele ring met stevige metalen ondersteuning

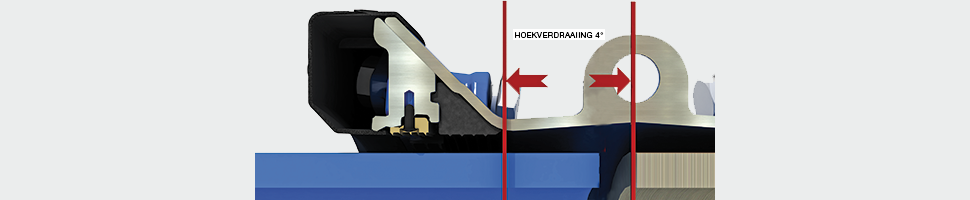

SupaGrip™ zorgt voor een volledige ondersteuning van de rubberring, zelfs bij de minimale buisdiameter binnen het tolerantiebereik of bij ovale buizen. De flexibele ring is zodanig ontworpen dat deze zich samentrekt en de buitendiameter van de buis nauwkeurig volgt. Hierdoor vormt ze een stabiele ondersteuning voor de afdichting en maakt ze een hoekverdraaiing van maximaal 4° mogelijk.

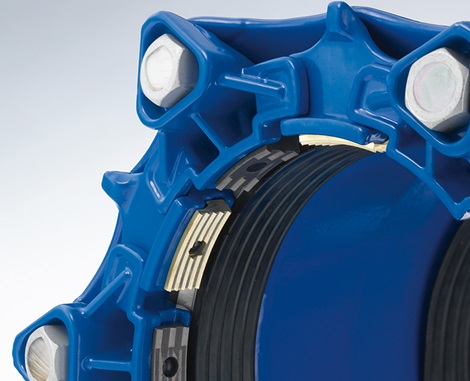

Tijdens het aandraaien van de bouten bewegen de ringsegmenten en bouten naar binnen, waardoor de pakking strak om de buis sluit en de tandelementen zich stevig vastzetten in het buismateriaal.



Trekvast op alle buismaterialen

Een optimale grip en trekvaste werking op alle buismaterialen worden bereikt dankzij twee verschillende typen tandjes: bronzen tandjes voor PE/PVC/GRP-buizen en gehard roestvast staal voor gietijzer, nodulair gietijzer, staal, roestvast staal en AC-buizen. De gripelementen zijn met polyamide pinnen bevestigd op de drukringsegmenten, wat zorgt voor een maximale levensduur. Dankzij de hoogwaardige materialen blijft de koppeling na verloop van tijd trek- en drukvast, zonder verlies van dichtheid.

Koppelingen volgens EN 14525

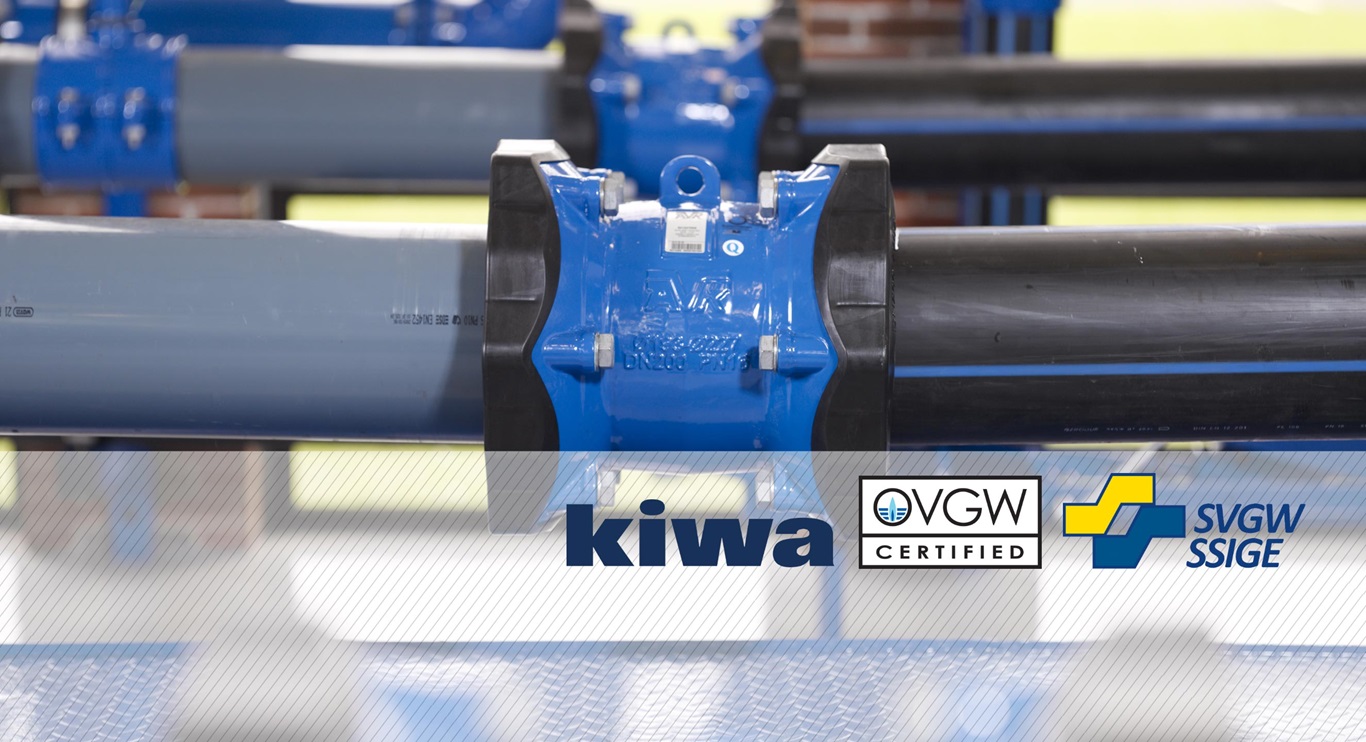

De AVK Supa Maxi™-koppelingen hebben een PN16-classificatie en zijn ontworpen en getest volgens EN 14525 (met een goedkeuringstestdruk van 29 bar). Ze beschikken over een Kiwa-certificering conform beoordelingsrichtlijn BRL-K775, gebaseerd op de eisen van EN 14525.

Tijdens de ontwikkelingsfase van de Supa Maxi™-koppelingen werkte AVK nauw samen met Kiwa in Nederland en DTI in Denemarken om een betrouwbare testprocedure vast te leggen.

Lees hier meer over de testprocedure

Bespaar installatietijd met Supa Maxi™ koppelingen

De koppeling maakt een hoekverdraaiing van ±4° aan beide zijden mogelijk, bij een maximale druk van 16 bar. Dankzij de ruime toleranties van de insteekdiepte is het niet nodig om de buiseinden volledig haaks af te korten — een lichte afschuining volstaat. Bovendien beweegt de buis niet naar binnen tijdens het aandraaien van de bouten, wat de installatie snel en eenvoudig maakt, zonder precieze afstelling. Alle koppelingen met een gewicht boven 10 kg zijn standaard voorzien van een hijsoog voor een veilige, ergonomische en moeiteloze montage.

De Supa Maxi™ schuifafsluiter biedt extra veiligheid bij het herstel van oude leidingen. Dankzij de geïntegreerde Supa Maxi™ schuifafsluiter kan het water eenvoudig worden afgesloten bij reparatie of vervanging van een leiding.

Bekijk hier de installatievideo van een Supa Maxi™ koppeling

Optimaal boutontwerp

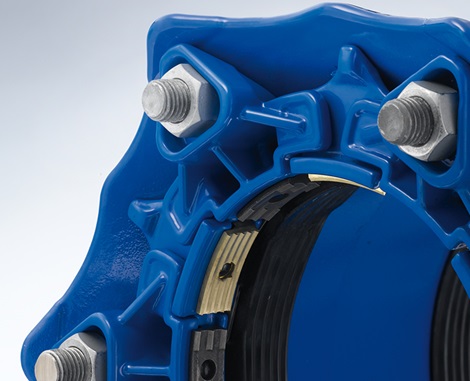

Het boutontwerp is zodanig geoptimaliseerd dat een snelle en eenvoudige montage mogelijk wordt gemaakt. Het aantal benodigde bouten is tot een minimum beperkt en kan met standaard gereedschap worden gemonteerd. Bouten en moeren zijn voorzien van een anti-frictiecoating die koudlassen voorkomt. Voor een eenvoudige installatie, ook bij beperkte ruimte in de sleuf, worden de bouten vanaf de binnenzijde aangedraaid. De draadeinden zijn beschermd door een permanente beschermkap. De moeren zijn geïntegreerd in de drukring en afgedekt met de beschermkap, zodat ze niet kunnen uitvallen bij het losdraaien van de bouten. Dankzij het volledig metalen SupaGrip™ afdichtingsondersteuningssysteem is naspannen niet nodig.

Permanente beschermkap

Tijdens transport en opslag beschermt het middenstuk van de kap de scherpe tandelementen en voorkomt het dat vuil zich in de koppeling ophoopt. Pas na het verwijderen van dit middenstuk is de koppeling gereed voor installatie.

Materialen van hoge kwaliteit

  • Koppelingen:
    • Moffen: ductiel gietijzer
    • Beugels: gietstaal met epoxycoating volgens DIN 3476-1, EN 14901 en GSK-richtlijnen
  • Dichtingen:
    • EPDM-rubber: drinkwater goedgekeurd door Belgaqua
    • NBR-rubber: goedgekeurd door DVGW en Gastec
  • Bouten en sluitringen: standaard roestvast staal AISI 304, optioneel AISI 316
  • Moeren: zuurbestendig roestvast staal AISI 316
  • Gripelementen: RG5 brons en gehard roestvast staal, gemonteerd met polyamide pinnen
  • Permanente beschermkappen van recycleerbaar PE

Video

Supa Maxi™ productanimatie

Supa Maxi™ productanimatie trekvaste koppeling, geschikt voor alle materialen.
Koppelingen en flensadapters

Brochure

Koppelingen en flensadapters

Bekijk ons aanbod universele koppelingen, flensadapters en eindkappen.

Case

Aquafin plaatst eerste Supa Maxi™ DN 600 in België

Toen er een breuk optrad in het afvalwaterstation in Gentbrugge, contacteerde Aquafin AVK Belgium. AVK’s Supa Maxi™ flensadapter was meteen leverbaar, waardoor het probleem binnen een beperkte tijdspanne opgelost werd en zodoende een milieu-incident werd vermeden.
