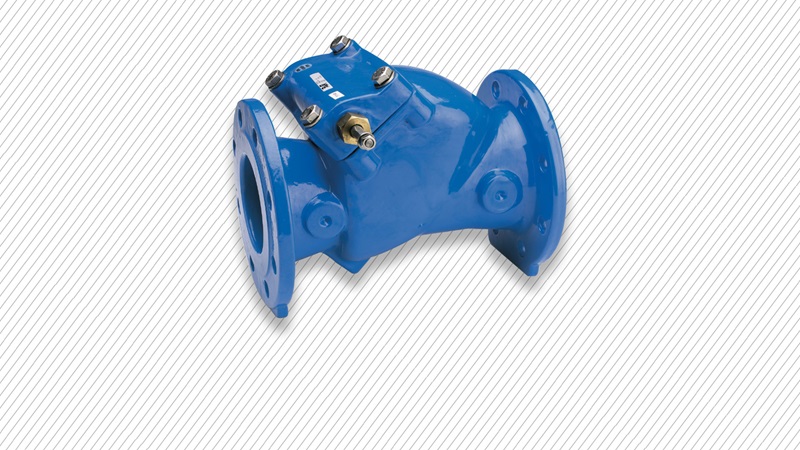

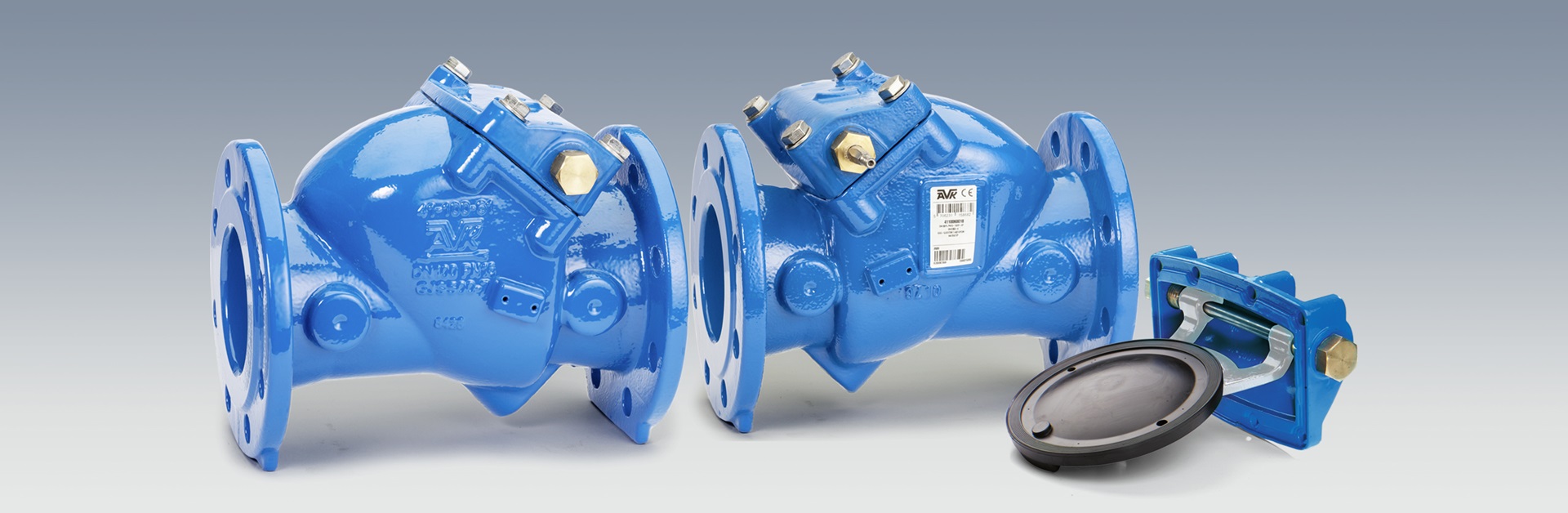

Scharnierende terugslagkleppen
AVK biedt terugslagkleppen aan in DN 50 – 600 met hendel en gewicht of met hendel en veer en optioneel met beschermkap. AVK’s terugslagkleppen kenmerken zich door het eenvoudig onderhoud. Het is mogelijk de kleppen zowel horizontaal als verticaal te installeren.
Wat is een terugslagklep?
Terugslagkleppen zijn eenrichtingskleppen die in leidingsystemen worden geïnstalleerd om terugstroming te voorkomen. Ze laten het medium slechts in één richting vrij stromen. Ze worden voor uiteenlopende doeleinden gebruikt, bijvoorbeeld om verontreiniging van drinkwater te voorkomen, om pompen, leidingen en andere componenten te beschermen tegen waterslag en drukstoten, en om ongewenste luchtinlaat of vacuüm in het leidingnet te vermijden.
AVK-terugslagkleppen

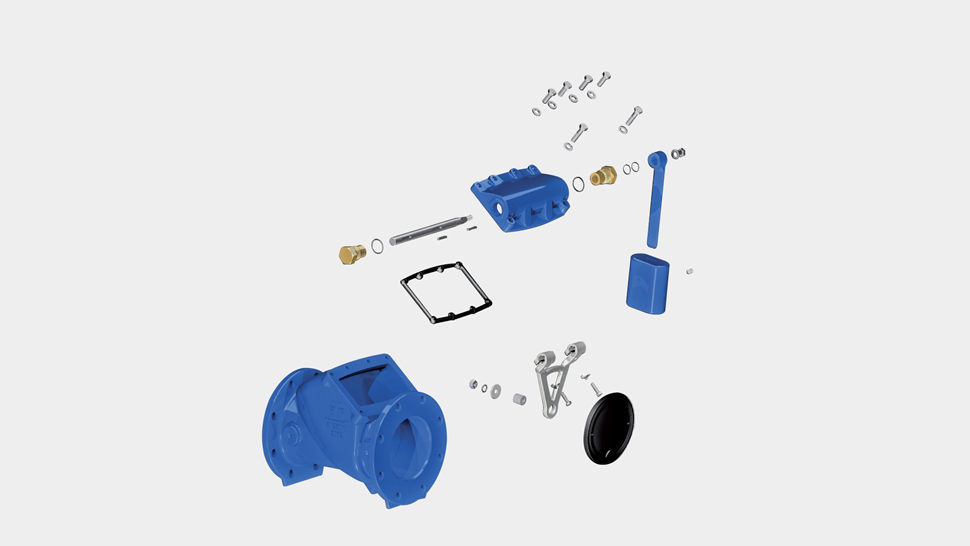

AVK-terugslagkleppen zijn ontworpen met focus op eenvoudig onderhoud. Door een paar bouten los te draaien, kan het bovenstuk inclusief scharnier en klep uit het lichaam verwijderd worden en is onderhoud mogelijk.
De EPDM-beklede klepschijf heeft een laag gewicht. Het vraagt een minimale kracht om de klep te openen en te sluiten. De klep is gemonteerd in een nylonbus, waardoor ze zowel horizontaal als verticaal kan bewegen om ook bij kleine onzuiverheden in de zitting een volledig dichting te garanderen. De zitting wordt onder een hoek van 20° geplaatst om een perfecte afdichting te verzekeren, zelfs bij lage tegendruk. Het scharnier is gemaakt van zuurbestendig roestvast staal en is met bouten rond de as bevestigd en vermijdt zo speling. In een beperkte ruimte is het mogelijk om het scharnier in een omgekeerde positie te plaatsen.
Wanneer gemonteerd met hendel en gewicht, bieden de terugslagkleppen in kleine afmetingen de mogelijkheid de positie van het gewicht in te stellen door de hendel handmatig te bewegen. Het gewicht kan op de hendel worden afgesteld om een zachte sluiting tegen de zitting te bereiken, evenals een optimale sluitsnelheid om waterslag te voorkomen.
Een extra troef is de transparante beschermkap. Het biedt veiligheid aan omstaanders wanneer de terugslagklep snel sluit. Als optie met inductieve sensoren.
Kenmerken
- Intelligent kop- en klepschijfontwerp, gemakkelijk in onderhoud.
- Klepschijf met stalen inzetstuk is volledig gevulkaniseerd met EPDM-rubber (tot DN 300) voor een optimaal afdichtingsvermogen.
- Lipafdichtingen op de schijf zorgen voor een perfecte afdichting.
- Klepschijf met laag gewicht vereist een minimum aan kracht om de klep te openen en te sluiten.
- De klepschijf is gemonteerd op een nylonbus zodat ze zowel lichtjes horizontaal als verticaal kan bewegen. Dat garandeert een perfecte dichtheid en verwijdert klein vuil uit de zitting.
- Scharnier met bouten om de as vastgedraaid om speling te elimineren en dus duurzaamheid te garanderen.
- Volle doorlaat zorgt voor een laag debietverlies.
- Nodulair gietijzer met epoxycoating volgens DIN 3476 deel 1 en EN 14901.
