Wat is een keerklep?

Keerkleppen komen terug in leidingsystemen om terugstroom in het netwerk te voorkomen. Een keerklep laat enkel één stromingsrichting toe. Wanneer de richting verandert sluit de keerklep om andere systemen, pompen of afsluiters in het netwerk te beschermen tegen waterslag.

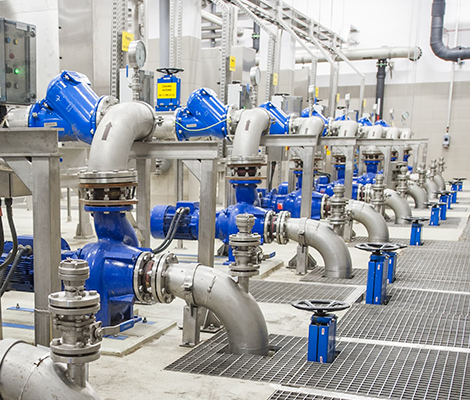

Keerkleppen ter bescherming van de pomp

Keerkleppen komen voor in verschillende toepassingen. Zo worden ze bijvoorbeeld geplaatst aan de perszijde van een pomp om die te beschermen tegen terugstroom. Centrifugaalpompen zijn de meest gebruikte waterpompen. Ze zijn niet-zelfaanzuigend en daarom zijn keerkleppen cruciaal om het water in de leidingen te houden. Keerkleppen worden ook gebruikt in HVAC-systemen, in bijvoorbeeld grote gebouwen waar een koelvloeistof over veel verdiepen gepompt wordt. De keerkleppen verhinderen in deze toepassingen dat de koelvloeistof terugstroomt.

Kostenefficiëntie van keerkleppen

Bij de keuze van een keerklep is het belangrijk een kosten-batenanalyse op te maken voor uw toepassing. Vaak ligt de focus op het beperken van de kosten en op hetzelfde moment het laagst mogelijke drukverlies te verkrijgen. Bij de keuze van keerkleppen staat een hogere veiligheid meestal gelijk aan een hoger verlies aan druk.

Om er zeker van te zijn dat de keerklep het systeem beschermt, moet elke installatie individueel beoordeeld worden op risico op waterslag en aanvaardbaar drukverlies tegenover de financiële kost.

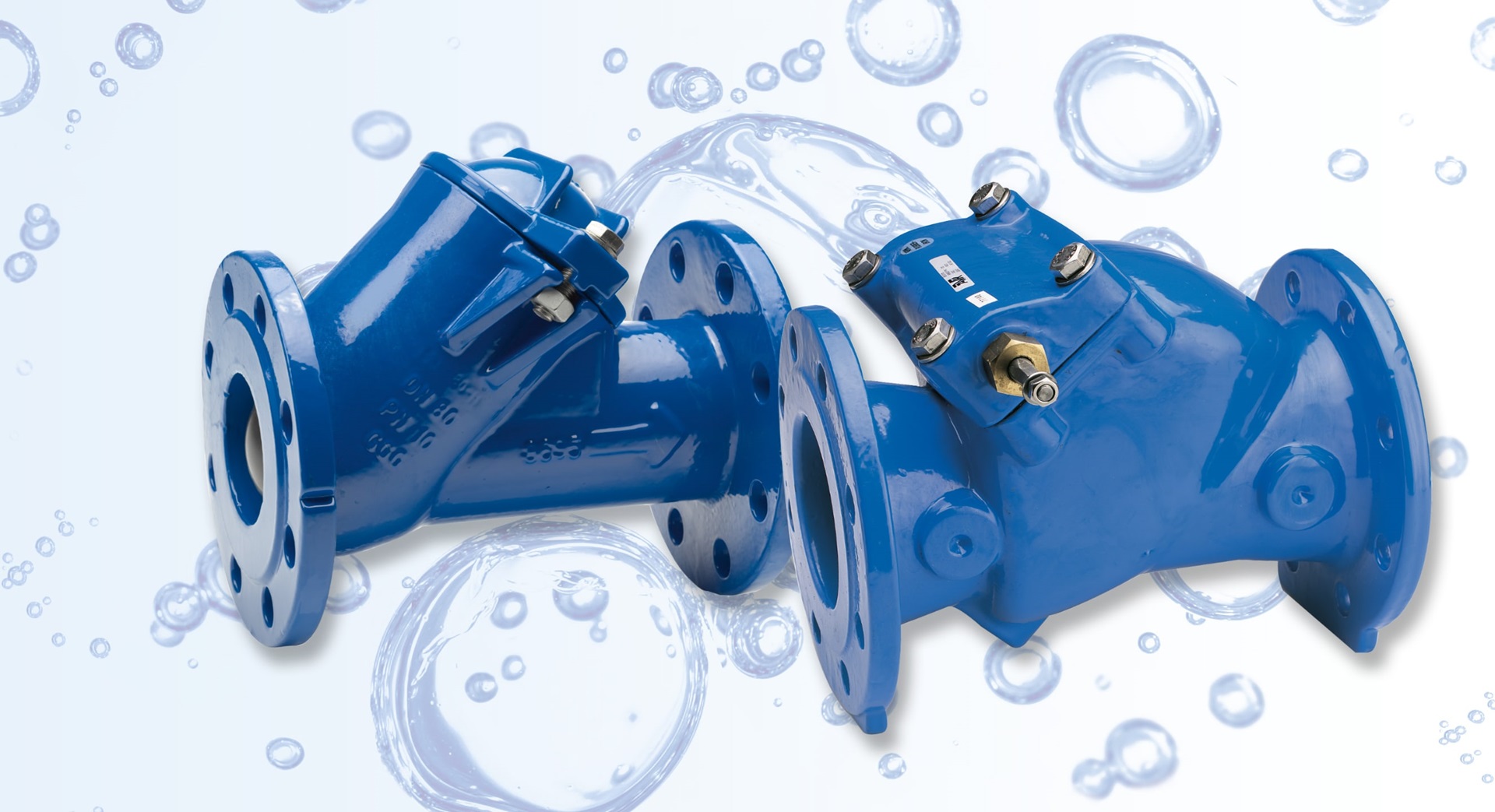

De meest gebruikelijke keerkleppen voor drink- en afvalwater zijn scharnierende terugslagkleppen en balkeerkleppen. AVK heeft een breed gamma aan terugslag- en balkeerkleppen met volledige doorlaat en laag drukverlies, wat resulteert in een maximaal gebruik van de pompcapaciteit. De keerkleppen kunnen zowel horizontaal als verticaal worden geïnstalleerd en zijn gemakkelijk te onderhouden.

Bekijk de pagina’s over 'Terugslagkleppen', 'Balkeerkleppen' voor meer informatie.

Wat is waterslag?

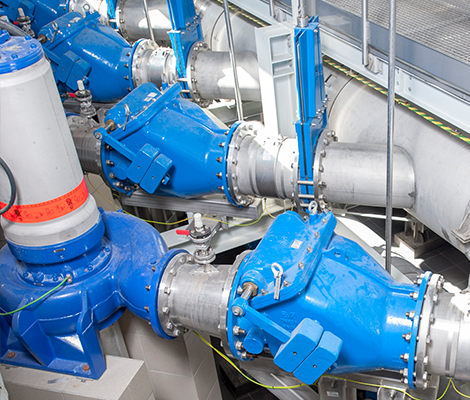

In een pompsysteem wordt een vloeistof van een lager niveau naar een hoger niveau gepompt. Het medium stroomt in één richting wanneer de pomp in werking is. Wanneer de pomp abrupt stopt, zal de snelheid van de vloeistofstroom afnemen en uiteindelijk ook stoppen. Omdat de leiding stijgt, zal de vloeistof terugkeren richting de pomp. Een keerklep wordt vlak na de pomp geïnstalleerd om bij een stroomomkering de pompen te beschermen.

In veel gevallen is de snelheid van de vloeistofomkering geen reden tot bezorgdheid en zullen standaard terugslagkleppen goed presteren. Bij pompsystemen waar een snelle stroomomkering kan optreden, is de juiste keuze van de terugslagklep cruciaal.

Als een pomp stopt en de voorwaartse stroom terug naar de pomp gaat voordat de terugslagklep gesloten is, zal de stroom de klep dwingen onmiddellijk te sluiten. Dit scenario kan de tegenstroom bijna onmiddellijk stoppen en het is deze onmiddellijke stop die resulteert in waterslag in de leiding. Dit zorgt ervoor dat de buis uitzet waardoor er luide hamergeluiden ontstaan.

De drukgolf die ontstaat kan aanzienlijke schade aan het leidingsysteem veroorzaken. Er kunnen scheuren, barsten, cavitatie optreden en als gevolg van een vacuümdruk kan implosie ontstaan. Het is ook belangrijk op te merken dat deze storingen mogelijk niet enkel te wijten zijn aan één grote piekdruk maar aan herhaalde pieken die uiteindelijk vermoeidheidsproblemen van het leidingsysteem veroorzaken.

Uiteraard zijn er nog factoren om een veilig en probleemloos systeem te garanderen zoals het juiste aantal, type en afmeting van ontluchters, sluitings- en openingstijden van isoleerkleppen, regelafsluiters enz. Een correcte combinatie van al deze factoren zorgen voor een systeem dat perfect beschermd is tegen drukstoten.

Om te voorkomen dat er waterslag ontstaat aan de terugslagklep moet de klep ofwel zeer snel sluiten om het ontstaan van een omgekeerde stroom te voorkomen, ofwel zeer langzaam zodra de omgekeerde stroom is ontwikkeld. Om een terugslagklep langzaam te sluiten heeft men aanvullende hulpapparatuur nodig zoals hydraulische dempers, een gewicht of een veer die de klep gedempt sluiten. Door deze langzamere sluiting gaat de vloeistof echter langs de terugslagklep richting de pomp. Daarom is het belangrijk dat de pomp geschikt is voor de terugstroom.
