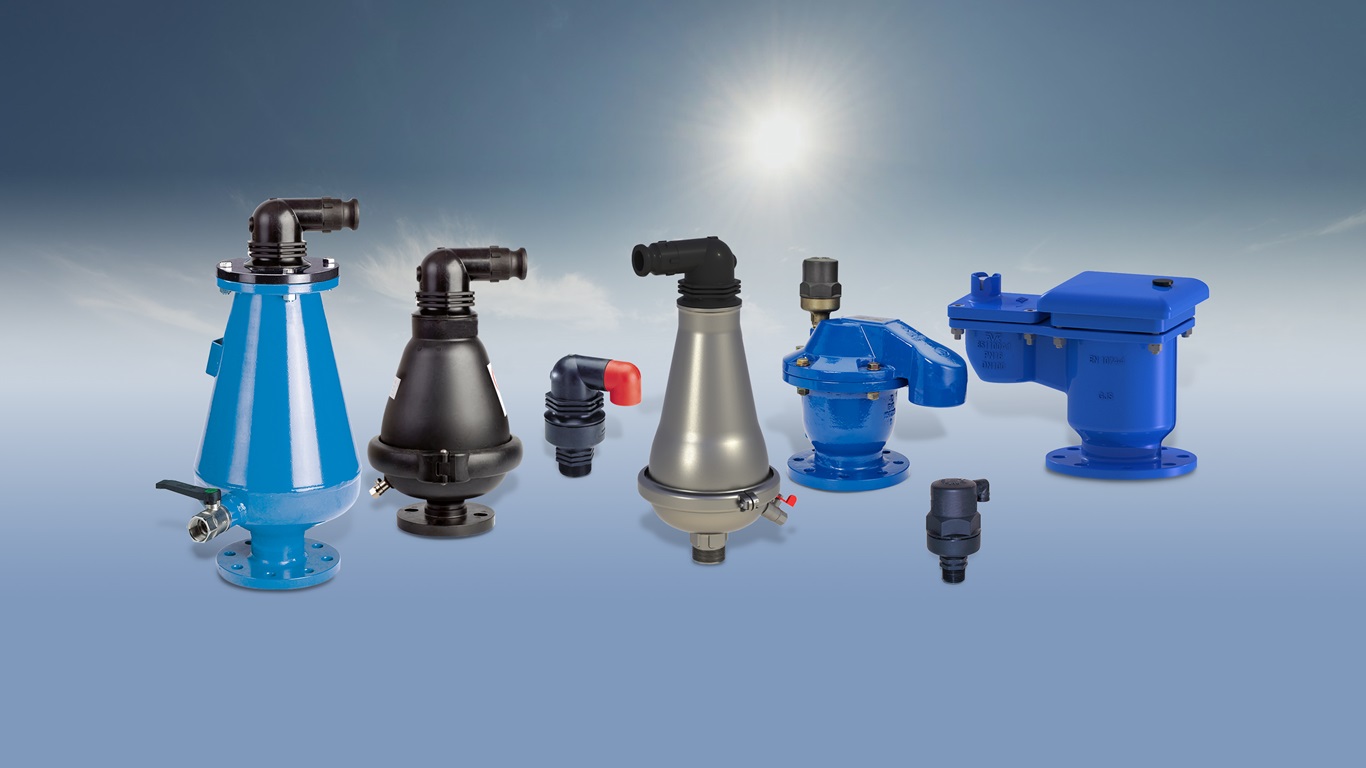

AVK-ontluchters voor afvalwaterleidingen
AVK-combinatiekleppen combineren een lucht- & vacuümaansluiting en een automatische ontluchter in één behuizing. Het innovatieve ontwerp met een grote luchtspleet tussen vloeistof en afdichtingssysteem zorgt voor een betrouwbare werking, zelfs bij gebruik met agressieve vloeistoffen en vloeistoffen met vaste deeltjes.
Lucht en afvalwatergassen ontstaan bij pompen of specifieke plaatsen in het leidingnetwerk waar er turbulentie, watersprongen of andere drukverschilfenomenen zich voordoen. Afvalwater bevat ook gassen die ontstaan uit de ontbinding van vaste stoffen in het water. Eenmaal dat gevormd is, is het onmogelijk die te laten absorberen in het water. Daardoor ontstaan er luchtzakken op de hoge punten in een leidingsysteem.
3-wegscombinatieontluchter
Combinatieontluchters zijn, dankzij hun grote doorlaat, in staat om zeer grote hoeveelheden lucht toe- en af te voeren terwijl een leiding geleegd of gevuld wordt. Bovendien kunnen ze via de kleinste doorlaat het systeem continu ontluchten. Daarbij is het vlotterprincipe de leidraad. Zodra er voldoende lucht zich verzameld heeft binnenin de ontluchter. Tijdens het vullen van de leiding wordt de lucht verwijderd door de grootste doorlaat. Wanneer de leiding in bedrijf is zorgt de kleinste doorlaat voor een continue verwijdering van overtollige lucht. Dat allemaal terwijl de grootste doorlaat gesloten blijft. Bij het legen van de leiding zal de grootste doorlaat lucht in de leidingen laten waardoor er geen vacuümschade ontstaat.
Tijdens het vullen van de leiding wordt de lucht verwijderd door de grootste doorlaat. Wanneer de leiding in bedrijf is zorgt de kleinste doorlaat voor een continue verwijdering van overtollige lucht. Dat allemaal terwijl de grootste doorlaat gesloten blijft. Bij het legen van de leiding zal de grootste doorlaat lucht in de leidingen laten waardoor er geen vacuümschade ontstaat.

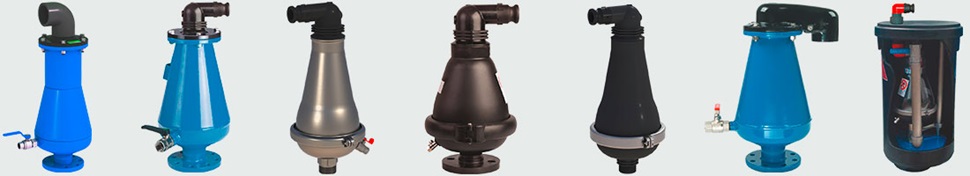

AVK biedt 7 types voor afvalwatertoepassingen:
- Tweewegs be- en ontluchter, staal, PN 16 (701/33)
- Combinatieontluchter, staal, PN 16 (701/70)
- Combinatieontluchter, RVS, PN 16 (701/96)
- Combinatieontluchter, versterkt polyamide, PN 10 (701/75)
- Combinatieontluchter, versterkt polyamide, PN 16 (701/95)
- Grote combinatieontluchter, staal, PN 16 (701/78)
- Ondergrondse combinatieontluchter, ontluchter uit versterkt polyamide in een PP-beschermingskamer, PN 10 (701/79)
Eenvoudig onderhoud met ondergrondse AVK-ontluchters
Onze ondergrondse ontluchter is een innovatieve oplossing in vergelijking met de typische kamerconstructie. Het biedt een gemakkelijke en snelle toegang voor onderhoud vanaf het maaiveld. Zelfs in een systeem onder druk! Tijdens onderhoud sluit men eerst de mesafsluiter met behulp van een T-sleutel of handwiel. Vervolgens laat men de lucht- en waterdruk af via een kleine bolkraan. Zodoende is de volledige ontluchter uit dienst en kan onderhoud plaatsvinden. Alternatief is flushing via de bolkraan mogelijk.
Werking combinatieontluchters
- Kleine doorlaat: Wanneer luchtbellen verzamelen in de afsluiter dan zakt de vlotter. Daardoor ontsnapt de luchtzak. Wanneer het water bijgevolg stijgt, duwt het de vlotter omhoog waardoor het ventiel zich sluit.
- Grote doorlaat: Bij het ledigen of vullen van een leiding voeren zeer grote hoeveelheden lucht toe of af op basis van het vlotterprincipe.
Kenmerken AVK-combinatieontluchters
- Groot luchtslot tussen vloeistof en afdichting verzekeren betrouwbare werking
- Conische lichaam zorgt voor een zeer groot luchtvolume, zelfs in kleine afmetingen
- Vuilophopingen zijn niet mogelijk
- Lichtgewicht lichaam uit staal of versterkt polyamide
- Grote doorlaat zorgt voor hoge debietten bij toe- en afvoer
- Veer tussen boven- en ondervlotter verhindert het onnodig automatisch openen en sluiten
- Drainage en flushing van externe waterbron mogelijk
- De grote doorlaat is voorzien van een draadaansluiting waardoor gecontroleerde afvoer mogelijk is
