PN 10/16, zachtdichtend, met vrij asuiteinde en een aansluiting voor eindeloop-schakelaar

Datasheet
Certificaten
2D/3D Tekening
Toevoegen aan offerte
Aanverwante produkten

Contact

AVK Belgium nv

Zoomstraat 10 Industriepark E17/1 9160 Lokeren

Terugslagklep met vrij asuiteinde voor drinkwater en neutrale vloeistoffen tot 70° C.

De AVK-terugslagkleppen maken een eenvoudig onderhoud mogelijk, enkel de bouten moeten losgemaakt worden en het deksel, inclusief as en klep, kan uit het lichaam geheven worden. De klep is volledig gevulkaniseerd met EPDM-rubber en werd gemonteerd in een nylon bus. Dit zorgt ervoor dat het mogelijk is om de klep lichtjes horizontaal en verticaal te verschuiven om volledige dichtheid te bekomen. AVK-terugslagkleppen zijn beschikbaar met gesloten bussen en met vrije assen om een hendel en gewicht / veer te monteren.

Artikelnummer 41/60-001
Verbinding:	Geflensd
Materiaal:	Nodulair gietijzer
DN:	DN80 - DN300
PN:	PN 16

Kenmerken

Volle doorlaat en laag drukverlies.
As van roestvast staal in het deksel, zorgt voor makkelijke toegang bij het onderhoud.
Scharnier van zuurbestendig roestvast staal in DN 50-200 en van nodulair gietijzer in DN 250-300, vastgezet op de as met bouten om speling te voorkomen en om zo de duurzaamheid te verzekeren.
Profieldichting van EPDM-rubber in een groef tussen deksel en lichaam.
Klep met stalen insert, volledig gevulkaniseerd met EPDM-rubber. Door zijn lichte gewicht is een minimum aan kracht nodig om de klep te openen en te sluiter.
De klep werd gemonteerd in een nylon bus, dit zorgt ervoor dat het mogelijk is om de schuif lichtjes horizontaal en verticaal te verschuiven om volledige dichtheid te bekomen, ook als er kleine onzuiverheden aanwezig zijn in de zitting.
Lichaam en deksel van nodulair gietijzer met epoxybekleding volgens DIN 3476-1, EN 14901 en GSK-richtlijnen.
Mogelijk om een hendel en valgewicht te monteren bij installaties die een verhoogd risico hebben op waterslag bij standaard stroomsnelheden.
Het gewicht is regelbaar op de hendel om een optimale sluitsnelheid en een zorgvuldige sluiting tegen de zitting te bekomen. Het kan geïnstalleerd worden in verschillende posities.
Mogelijk om een hendel en een veer te monteren om waterslag te voorkomen bij hoge stroomsnelheden.

Downloads

Datasheet

Certificaat

Installatie, Handleiding, Onderhoud

Product brochure

Scroll voor meer informatie

AVK ref. nr.	DN mm	Flens boring	H mm	H3 mm	L mm	W mm	D mm	Theoretisch gewicht/kg
41-080-60-0180041	80	PN10/16	135	235	260	237	200	16
41-100-60-0180041	100	PN10/16	150	260	300	255	220	21
41-125-60-0180041	125	PN10/16	211	346	350	332	250	39
41-150-60-0180041	150	PN10/16	212	354	400	332	285	47
41-200-60-0080041	200	PN10	247	417	500	392	340	66
41-200-60-0180041	200	PN16	247	417	500	392	340	66
41-250-60-0080041	250	PN10	347	571	600	689	405	185
41-250-60-0180041	250	PN16	347	571	600	689	405	185
41-300-A0-0080041	300	PN10	391	654	699	689	460	200
41-300-A0-0180041	300	PN16	391	654	699	689	460	200

Scroll voor meer informatie

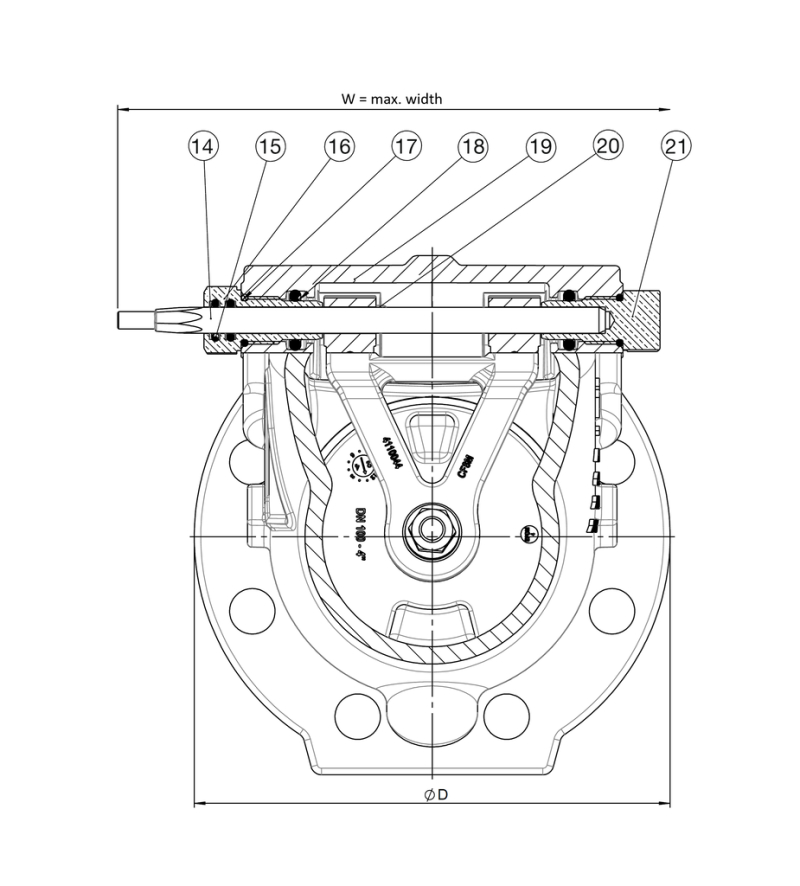

Componenten:

1.	Moer	Roestvast staal A2
2.	Sluitring	Roestvast staal A4
3.	Dwarsstang	PA
4.		Staal S275JR
5.	Lichaam	Nodulair gietijzer GJS-500-7
6.	Profieldichting	EPDM-rubber
7.	Sluitring	Roestvast staal A2
8.	Bout	Roestvast staal A2
9.	Kleprubber	EPDM-rubber
10.	Bout	Roestvast staal A4
11.	Sluitring	Roestvast staal A4
12.	Scharnier	Roestvast staal A4
13.	Bout	Roestvast staal A4
13.	Bout	Roestvast staal A2
14.	As	Roestvast staal
15.	O-ring	EPDM-rubber
16.	Vrije asuiteinde	Messing, DZR CW602N
17.	O-ring	EPDM-rubber
18.	O-ring	EPDM-rubber
19.	Afsluiterkop	Nodulair gietijzer GJS-500-7
20.	Spie	Roestvast staal A4
21.	Gesloten asbussen	Messing, DZR CW602N
