Hendel en gewicht voor AVK scharnierende terugslagklep.
De AVK terugslagkleppen met hendel en valgewicht zijn geschikt voor installaties met een verhoogd risico op waterslag bij standaard stroomsnelheden. Deze oplossing laat een visuele controle toe. Kleppen in kleinere afmetingen geven ook de mogelijkheid tot priming door de hendel manueel te bewegen. Hetgewicht is regelbaar op de hendel om zowel een zorgvuldige sluiting tegen de zitting als een optimale
sluitsnelheid te voorzien om op die manier waterslag te voorkomen.
| Artikelnummer 41/D-001 | |
|---|---|
| Verbinding: | Niet gespecifiëerd |
| Materiaal: | Nodulair gietijzer |
| DN: | DN50 - DN600 |
| PN: | PN 16 |
Kenmerken
- Volgt positie van de klep voor visuele controle.
- Voorzien van een blauwe epoxy coating.
- Verschuifbaar gewicht voor optimale regeling.
Downloads
Installatie, Handleiding, Onderhoud
Datasheet
Product brochure

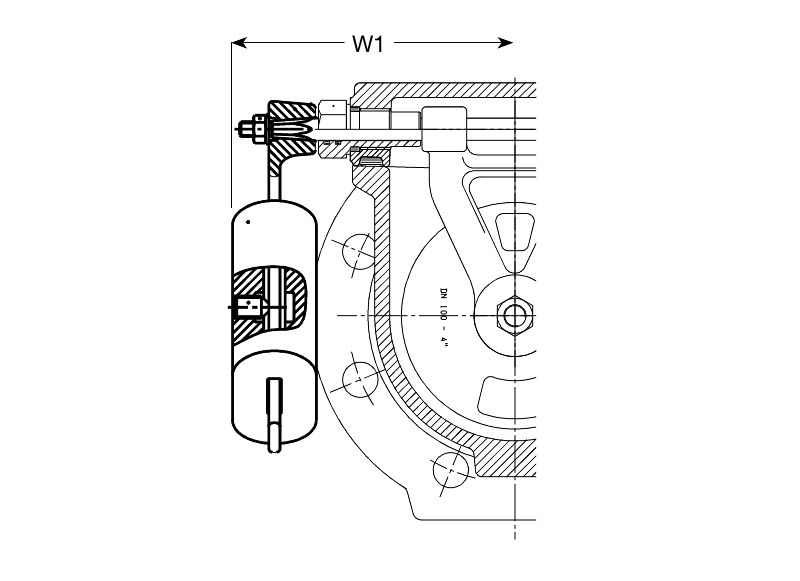

Referentienummers en afmetingen
Scroll voor meer informatie
| AVK ref. nr. | DN/DN mm/mm |
La mm |
W1 mm |
Theoretisch gewicht/kg |
|---|---|---|---|---|
| 41-080-23-000 | 50 - 80 | 150 | 148 | 2,8 |
| 41-100-23-000 | 100 - 100 | 185 | 158 | 2,9 |
| 41-150-23-000 | 125 - 150 | 230 | 200 | 5,6 |
| 41-200-23-000 | 200 - 200 | 280 | 230 | 5,7 |
| 41-300-23-000 | 250 - 300 | 525 | 405 | 13 |
| 41-350-23-000 | 350 - 350 | 500 | 441 | 23 |
| 41-400-23-000 | 400 - 400 | 500 | 476 | 40 |
| 41-450-23-000 | 450 - 450 | 775 | 511 | 43 |
| 41-600-23-000 | 500 - 600 | 775 | 541 - 598 | 60 |
2D/3D tekening
Offerte
Scroll voor meer informatie

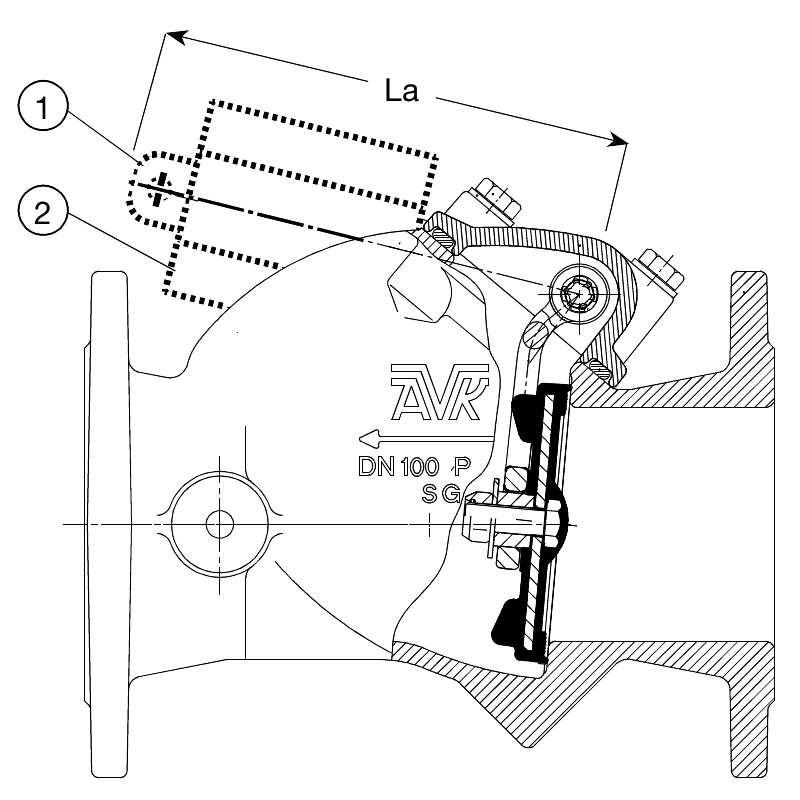

Componenten:
| 1. | Hendel | Nodulair gietijzer |
| 2. | Gewicht | Nodulair gietijzer |
Normeringen
- Volgens DIN/EN
