Supa Maxi™ manchon universel autobuté
Le système d’étanchéité breveté SupaGrip™ à supports de joint flexibles combinés aux griffes de verrouillage uniques assure une étanchéité supérieure et une résistance autobutée sur tous les matériaux quelle que soit leur dimension.

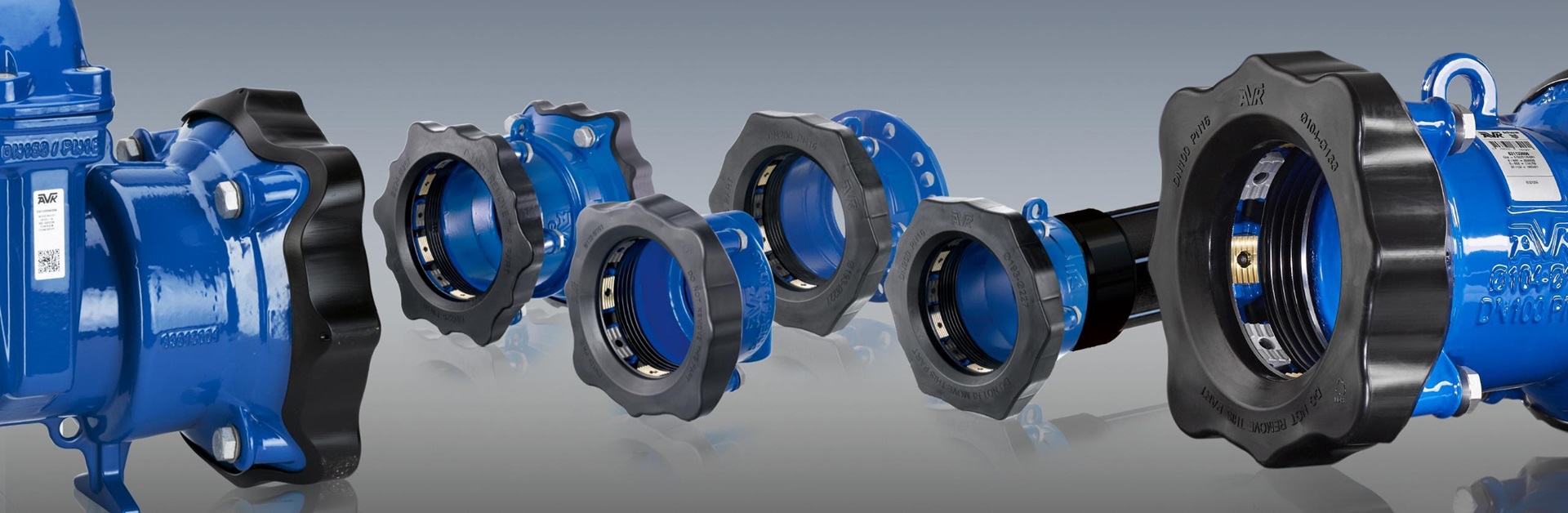

La gamme Supa Maxi™ établit une nouvelle référence

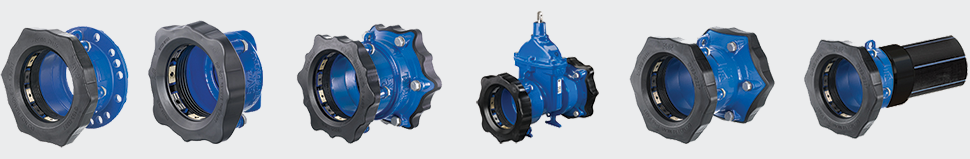

La gamme Supa Maxi™ comprend un ensemble complet de raccords universels, autobutés et à large tolérance, conformes à la norme EN 14525. Les manchons et adaptateurs symétriques sont disponibles du DN 50 au DN 600, les bouchons d’extrémité du DN 50 au DN 400, tandis que les manchons dissymétriques et de transition couvrent les DN 50 à 300. Les vannes à opercule Supa Maxi™, proposées du DN 80 au DN 300, viennent compléter la gamme.
Le système d’étanchéité breveté SupaGrip™ se distingue par un collier flexible associé à une conception unique des segments d’accroche. Ensemble, ils garantissent une étanchéité optimale et une résistance à la traction supérieure, quel que soit le diamètre nominal ou le matériau du tuyau.
Collier flexible avec renfort métallique rigide
Le système SupaGrip™ assure un maintien complet du joint, même sur les plus petits diamètres ou les tuyaux ovales, grâce à ses larges tolérances dimensionnelles. Le collier flexible est conçu pour se contracter et épouser parfaitement le diamètre extérieur de la conduite. Ainsi, il constitue un renfort solide pour le joint et permet une déflection angulaire totale jusqu’à 1,5 fois la pression nominale (PN).
Lors du serrage, les boulons et les segments du joint se déplacent vers l’intérieur, ce qui comprime le joint et permet aux griffes d’accroche de s’ancrer fermement dans le matériau du tuyau.
Autobuté sur tous les
Une accroche optimale et une performance autobutée sur tous les types de conduites sont garanties grâce à l’utilisation de griffes de verrouillage bimetalliques : en laiton pour les conduites en PE, PVC et GRP, et en acier inoxydable pour la fonte grise, la fonte ductile, l’acier, l’inox et le fibrociment.Les griffes de verrouillage sont solidement clavetées, assurant ainsi une durabilité maximale. L’emploi de matériaux de haute qualité évite toute perte de compression du joint dans le temps et garantit au raccord de rester autobuté durablement.
Conçu selon l’EN 14525
Tous les raccords AVK Supa Maxi™ sont classés PN16, ce qui correspond à une pression de service maximale de 1,5 × PN, soit 24 bar.Les modèles du DN 50 au DN 300 sont certifiés PN16 conformément à la norme EN 14525 KIWA, correspondant à une pression d’essai de 1,5 × 16 + 5 = 29 bar, tout en permettant une déviation angulaire.
Les raccords du DN 350 au DN 600 sont conformes à la norme EN 14525 (PN10) et actuellement en cours d’homologation KIWA. Leur pression de service est de 1,5 × 10 + 5 = 20 bar, également accompagnée d’une déviation angulaire. Pour en savoir plus, cliquez ici.
Réduisez votre temps d'installation

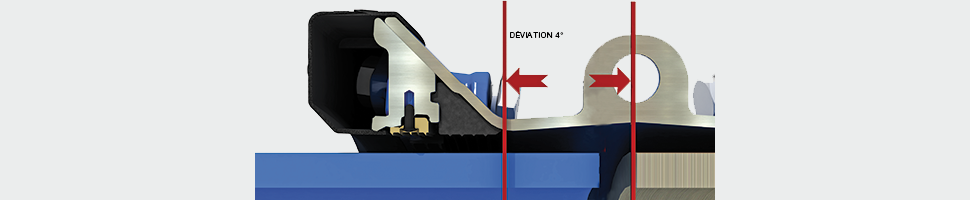

Les raccords permettent une déviation angulaire de ± 4° de chaque côté (8° au total) et une pression maximale de 16 bar. La grande tolérance de profondeur d’insertion permet de couper le tuyau légèrement de biais. Cela permet une installation simple sans ajustements précis. Tous les raccords de plus de 10 kilos sont pourvus d'un anneau de levage permettant une manipulation simple et ergonomique.La vanne Supa Maxi™ offre une sécurité supplémentaire lors de la réparation d'anciennes conduites. Avec une vanne intégrée, il est simple de couper l'eau pour continuer les travaux sur une portion du réseau ou remplacer une canalisation.

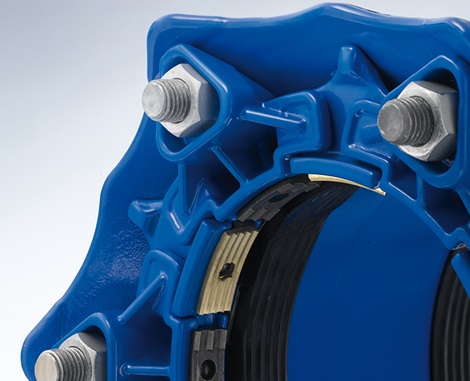

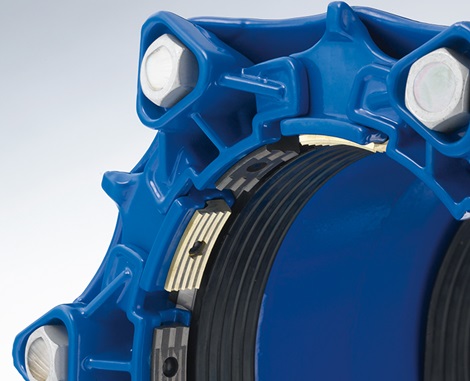

Serrage de la boulonnerie optimisé
La conception du système de serrage a été améliorée afin de garantir un montage rapide et simple. Le nombre de boulons a été réduit au strict minimum et leur installation peut se faire à l’aide d’outils standard.
Les boulons et écrous sont dotés d’un revêtement antifriction, empêchant tout grippage ou soudage à froid.
Le serrage s’effectue côté manchon, ce qui facilite le montage dans les tranchées étroites. Le filetage des boulons est protégé par un capuchon permanent, tandis que les écrous, enfermés dans leur logement et recouverts de la même protection, restent en place lors du desserrage.
Grâce au système SupaGrip™, aucun resserrage ultérieur des boulons n’est nécessaire.
Capuchon de protection permanent
Le capuchon plastique de protection recouvre les griffes d’accroche et empêche la pénétration d’impuretés à l’intérieur du manchon pendant le transport ou la manipulation.
Une fois cette partie retirée, le manchon est immédiatement prêt à être installé.
Matériaux de haute qualité
- Manchons:
- Corps: fonte ductile
- Supports: acier moulé revêtu d'époxy selon DIN 3476-1, EN 14901 et certifié GSK
- Joints d'étanchéité:
- Caoutchouc EPDM: approuvé pour eua potable par NF, DVGW et Belgaqua
- Caoutchouc NBR: approuvé par DVGW et Gastec
- Boulons et rondelles: standard en acier inoxydable AISI 304, AISI 316 en option
- Ecrous: acier inoxydable résistant à l'acide AISI 316
- Griffes de verrouillage: bronze RG5 et acier inoxydable trempé, fixés par des rivets polyamides
- Protection permanente: PE recyclable
