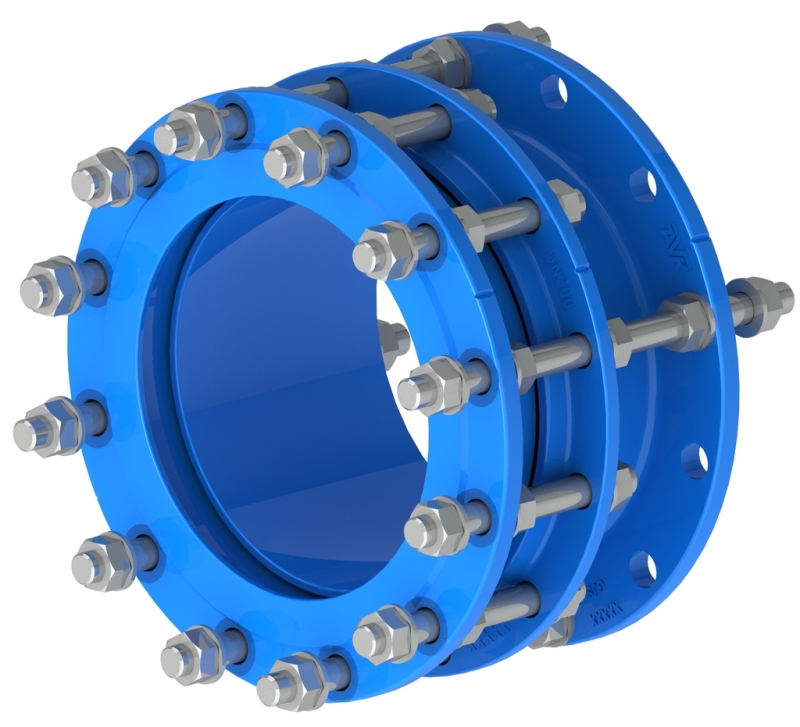

JOINT DE DEMONTAGE, PN10/16

Joints EPDM, tirants A2, écrous A4 et rondelles A2

AVK Belgium

Contact

AVK Belgium nv

Zoomstraat 10 Industriepark E17/1 9160 Lokeren

Joint de démontage pour les liquides neutres tels que l'eau potable et les eaux usées traitées, exempts de solides et d'impuretés fibreuses jusqu'à 70°C maximum.

Les joints de démontage AVK facilitent l'installation et le démontage de raccords bridés. Les joints de démontage compensent le déplacement axial des tubes lors de l'installation et du démontage.

Numéro d'article 265/92-005
Connexion: Brides
Matériau: Fonte ductile
DN: DN40 - DN1200
PN: PN 16

Caractéristiques

  • Compense le déplacement axial du tube pendant le montage et le démontage, étant donné que l'action télescopique entre le
  • corps de la bride intérieure et le corps de la bride extérieure permet un ajustement longitudinal.
  • Conçu avec trois brides reliées par des tirants
  • Réglage axial standard de ± 25 mm
  • PFA 10 ou 16 bar, disponible en DN 40-1200
  • Fonte ductile avec revêtement époxy selon DIN 3476-1, EN 14901 et certifié GSK
  • Tirant/tige et rondelles en acier inoxydable, AISI 304
  • Écrous en acier inoxydable, AISI 316 revêtement anti-friction. Convient pour l'eau potable, cerfifié Belgaqua
  • Les longueurs standard des tiges filetées sont calculées pour raccorder les contre-brides suivantes :
    • Côté 1 : acier cf. EN 1092-1 ou fonte cf. EN 1092-2
    • Côté 2 : fonte (cf. EN 1092-2)
  • DN et longueurs de tiges filetées plus importants sur demande
  • En option, en acier ou dans des classes de pression plus élevées

Téléchargements

Fiche technique
Certificate(s)

Références et dimensions

Pour plus d'informations, faites défiler la page
No. réf. AVK DN
mm		 Forage

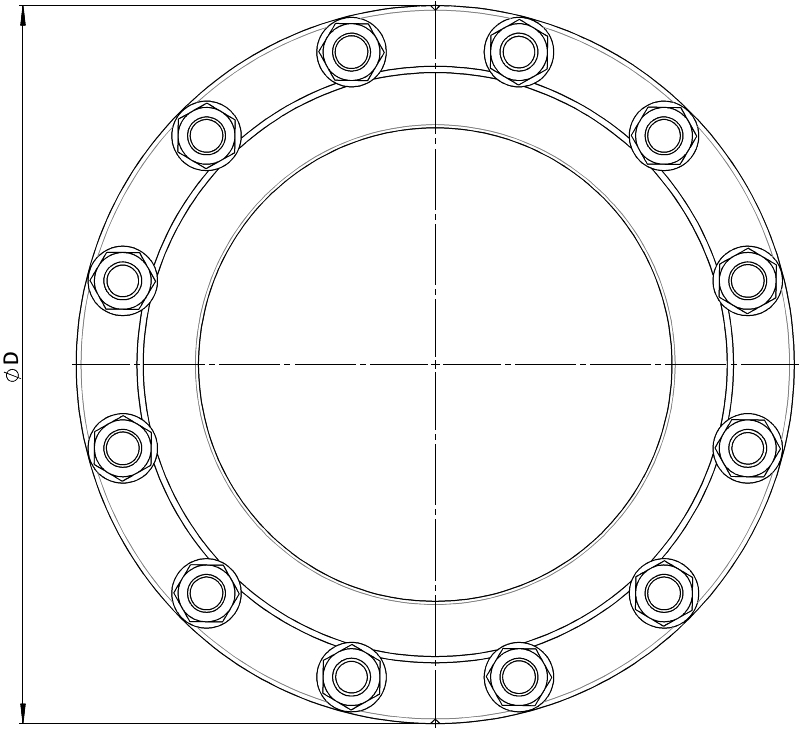

de brides		 D
mm		 L11
mm		 TIELNG (long tie rods)
 L
mm		 TIESHT (short tie rods)
 L1
mm		 S
mm		 Poids théorique
kg
265-9-0040-20-14016400 40 PN10/16 150 190 2 325 2 155 M16 8,0
265-9-0050-20-14016400 50 PN10/16 165 180 2 305 2 155 M16 8,8
265-9-0065-20-14016400 65 PN10/16 185 180 2 305 2 155 M16 10
265-9-0080-20-14016400 80 PN10/16 200 200 2 325 6 170 M16 14
265-9-0100-20-14016400 100 PN10/16 220 200 2 325 6 170 M16 16
265-9-0125-20-14016400 125 PN10/16 250 200 2 325 6 170 M16 19
265-9-0150-20-14016400 150 PN10/16 285 200 2 340 6 180 M20 25
265-9-0200-20-14016400 200 PN16 340 220 2 360 10 195 M20 36
265-9-0200-21-04016401 200 PN10 340 220 2 360 6 195 M20 33
265-9-0250-20-14016400 250 PN16 400 230 4 380 8 205 M24 55
265-9-0250-21-04016401 250 PN10 400 220 4 360 8 195 M20 49
265-9-0300-20-14016400 300 PN16 455 250 4 405 8 205 M24 67
265-9-0300-21-04016401 300 PN10 455 220 4 360 8 195 M20 60
265-9-0350-20-14016400 350 PN16 520 260 4 420 12 215 M24 89
265-9-0350-21-04016401 350 PN10 505 230 4 370 12 205 M20 71
265-9-0400-20-14016400 400 PN16 580 270 4 430 12 220 M27 115
265-9-0400-21-04016401 400 PN10 565 230 4 380 12 205 M24 89
265-9-0450-20-14016400 450 PN16 640 270 4 440 16 235 M27 141
265-9-0450-21-04016401 450 PN10 615 250 4 405 16 215 M24 108
265-9-0500-20-14016400 500 PN16 715 280 4 460 16 245 M30 184
265-9-0500-21-04016401 500 PN10 670 260 4 405 16 225 M24 126
265-9-0600-20-14016400 600 PN16 840 300 4 500 16 265 M33 267
265-9-0600-21-04016401 600 PN10 780 260 4 430 16 235 M27 165
265-9-0700-20-14016400 700 PN16 910 300 8 515 16 285 M33 299
265-9-0700-21-04016401 700 PN10 895 260 8 430 16 235 M27 218
265-9-0800-20-14016400 800 PN16 1025 320 8 545 16 300 M36 407
265-9-0800-21-04016401 800 PN10 1015 290 8 480 16 260 M30 304
265-9-0900-20-14016400 900 PN16 1125 320 7 545 21 310 M36 474
265-9-0900-21-04016401 900 PN10 1115 290 7 480 21 260 M30 354
265-9-1000-20-14016400 1000 PN16 1255 340 7 580 21 325 M39 617
265-9-1000-21-04016401 1000 PN10 1230 290 7 500 21 270 M33 438
265-9-1200-20-14016400 1200 PN16 1485 360 8 640 24 355 M45 953
265-9-1200-21-04016401 1200 PN10 1455 320 8 545 24 300 M36 652
Dessins 2D/3D
Devis
Pour plus d'informations, faites défiler la page

Components

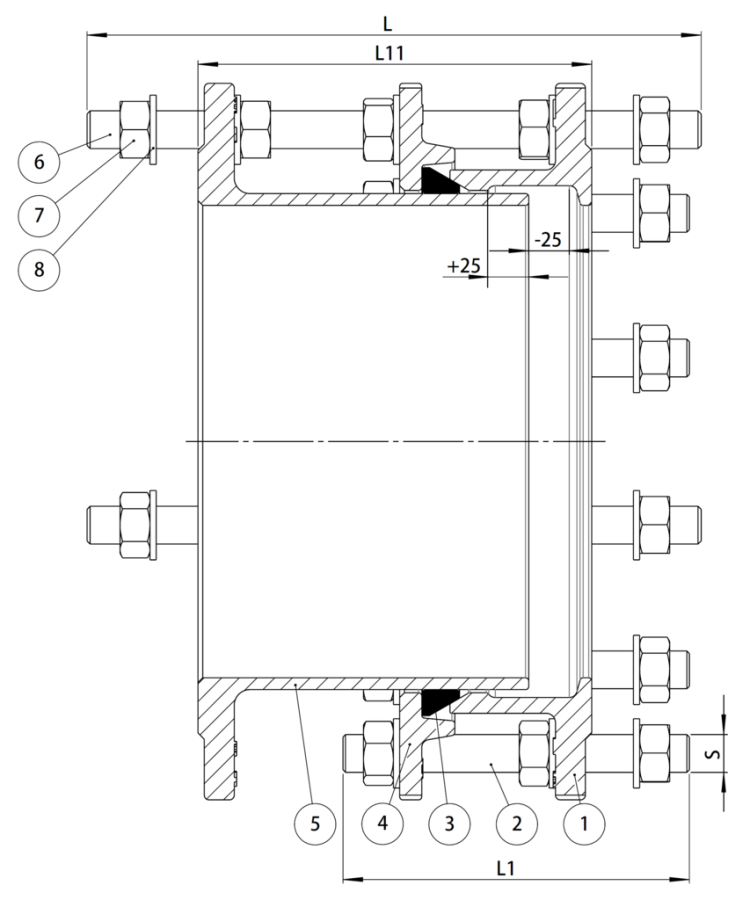

1. Bride Fonte ductile GJS-450-10
2. Tirant de serrage Acier inoxydable A2
3. Joint Caoutchouc EPDM
4. Platine F16 Fonte ductile GJS-450-10
5. Corps à bride intérieur Fonte ductile GJS-450-10
6. Tirant de serrage Acier inoxydable A2
7. Ecrou Acier inoxydable A4 anti friction
8. Rondelle Acier inoxydable A2

Tests/Epreuves

  • Matériaux WRAS approuvé

Normes

  • Perçage des brides suivant EN 1092 (ISO 7005-2), PN 10/16
0 Documents Dans le paquet
