Clapet à battant AVK
PN 10/16, fermeture douce, axe libre
Contact
AVK Belgium nv
Zoomstraat 10 Industriepark E17/1 9160 Lokeren

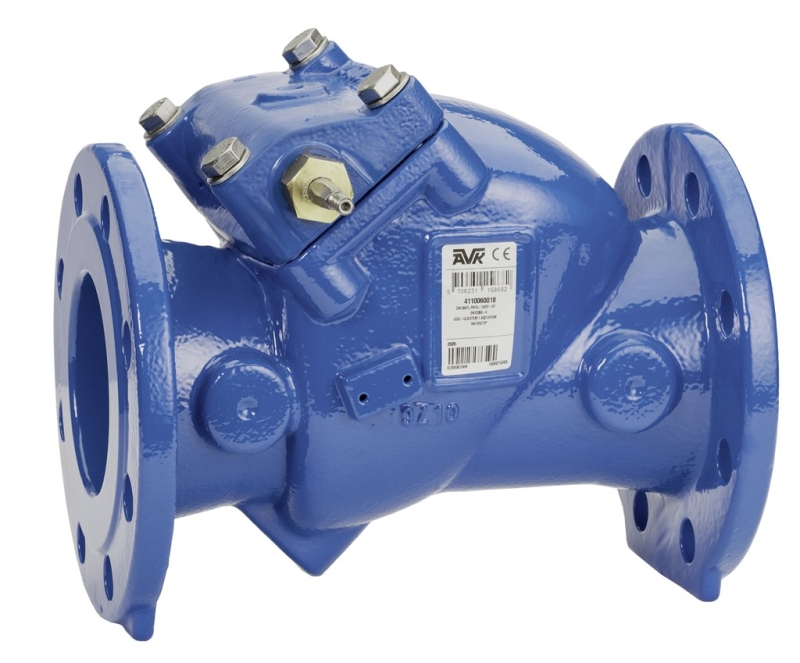

Clapet anti-retour à battant à passage intégral pour eau potable et eaux usées domestiques jusque 70°C.
Les clapets à battant AVK sont faciles d'entretien, seuls les boulons du chapeau doivent être démontés et toute la partie interne, axe et battant, peut être sortie du corps. Le battant est entièrement vulcanisé EPDM et est monté sur une bague en nylon lui permettant un mouvement léger horizontal ou vertical afin d'assurer une fermeture complète même en cas de présence d'impuretés dans le siège. Les clapets AVK sont disponibles avec axe fermé ou libre, permettant l'installation d'un levier avec contrepoids ou ressort.
| Numéro d'article 41/60-003 | |
|---|---|
| Connexion: | Brides |
| Matériau: | Fonte ductile |
| PN: | PN 16 |
Caractéristiques
- Conception chapeau/disque permettant une maintenance facile.
- Disque muni d’un insert en acier entièrement vulcanisé de caoutchouc EPDM (jusqu’au DN 300) assurant une étanchéité optimale.
- Joint à lèvres sur le disque assurant l’étanchéité.
- Légèreté du disque pour un effort minimum à l’ouverture et à la fermeture.
- Disque monté sur une bague en nylon lui permettant un mouvement léger horizontalement ou verticalement afin d’assurer une fermeture complète même en cas de présence d’impuretés dans le siège.
- Axe maintenu autour de la tige par des paliers afin qu’il n’y ait pas de jeu et d’assurer une bonne tenue dans le temps.
- Passage intégral pour une faible perte de charge.
- Fonte ductile revêtue époxy suivant DIN 3476-1 et EN 14901, certifié GSK.
- Levier et contrepoids pouvant être équipés d’une sécurité pour éviter tout risque de blessure.
Téléchargements
| AVK_swing_check_valve_animation.mp4 |
Components
| 1. | Ecrou | Acier inoxydable A2 |
| 2. | Rondelle | Acier inoxydable A4 |
| 3. | Boîte | PA |
| 4. | Insert du disque | Acier S275JR |
| 5. | Corps | Fonte ductile GJS-500-7 |
| 6. | Joint de chapeau | Caoutchouc EPDM |
| 7. | Rondelle | Acier inoxydable A2 |
| 8. | Boulon | Acier inoxydable A2 |
| 9. | Manchette de papillon | Caoutchouc EPDM |
| 10. | Boulon | Acier inoxydable A4 |
| 11. | Rondelle | Acier inoxydable A4 |
| 12. | Boulon | Acier inoxydable A4 |
| 13. | Corps | Fonte ductile GJS-500-7 (GGG-50) |
| 14. | Joint torique | Caoutchouc NBR |
| 15. | Axe libre | Laiton |
| 16. | Joint torique | Caoutchouc NBR |
| 17. | Tige | Acier inoxydable 420 |
| 18. | Chapeau | Fonte ductile GJS-500-7 (GGG-50) |
| 19. | Axe fermé | Laiton |
| 20. | ||
| 21. | ||
| 22. |
Tests/Epreuves
- Epreuves hydrauliques suivant EN 12050-4
- Approuvé par Belgaqua
- Approuvé selon ACS Certificat 14 ACC NY 197
Normes
- Conception suivant EN1074-3
- Dimension entre brides suivant EN 558 Table 2 série 48
- Perçage des brides suivant EN 1092 (ISO 7005-2), PN 10/16
